КТП контейнерного типа

КТП контейнерного типа — это электротехническая установка которая имеет в своем составе один (два) силовых трансформаторов и служит для приема трехфазного электрического тока частотой в 50 Гц, 6-10 киловольт при входе и 0,4 киловольта при выходе, с дальнейшем его перераспределением и поставкой конечному потребителю, к которым относятся: населенные пункты, объекты крупной и мелкой промышленности, а также объекты которые относятся к нефтяной и газовой отраслях.

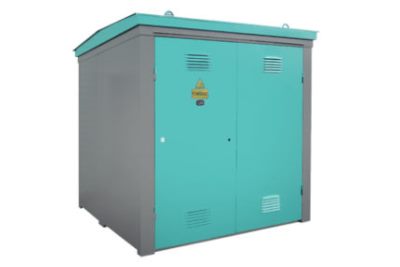

Внешний вид контейнерной подстанции представляет собой металлический киоск с размещенной в нем аппаратурой. Одной из главных особенностей КТП контейнерного типа является повышенная жесткость корпуса КТП, она обеспечивается благодаря применению при его сборке сварочного оборудования. Также корпус подстанции предварительно обработан антикоррозийным покрытием поверх которого нанесена огнеупорная краска.

Двери подстанции оснащены центральным замком и по желанию заказчика антивандальной системой. Есть возможность дополнительной установки системы обогрева и дополнительной вентиляции, а также внутреннего и внешнего освещения.

Для обеспечения безопасности облуживания и ремонта подстанции на ней предусмотрены все необходимые автоматические и механическими виды блокировок.

Основными ячейками КТП контейнерного типа являются:

• ячейка трансформаторного и высоковольтного вводов
• ячейка для размещения силового трансформатора
• ячейка распределительного устройства низшего напряжения (РУНН)

Технические характеристики

• количество применяемых трансформаторов — один, два
• частота электрического тока — 50 Гц
• номинальное напряжение на стороне высшего напряжения — 6-10 киловольт
• номинальной напряжение на стороне низшего напряжения — 0,4 киловольта
• тип применяемого силового трансформатора — масляный
• номинальный ток трансформатора на стороне высшего напряжения — от 36,4 А до 96,2 в зависимости от типа трансформатора
• номинальный ток трансформатора на стороне низшего напряжения — от 910,4 до 1443,4 А
• вид ошиновки — медные или алюминиевые шины

Условия эксплуатации

• высота монтажа над уровнем моря — не более 1000 м
• температура окружающего воздуха — от +45 С до -45 С
• скорость ветра — до  36 м/с
• климатическое исполнение и категория размещения — У1
