Мобильная (передвижная) трансформаторная подстанция

Мобильная (передвижная) трансформаторная подстанция предназначена для приема и преобразования электрической энергии номинальным напряжением 6-10 киловольт при входе и 0,4 киловольта при выходе, с дальнейшем его распределением и доставкой конечному потребителю. Конечным потребителем мобильной трансформаторной подстанции являются объекты в которые зачастую сложно доставить электрическую энергию, а также те объекты внутри которых требуется постоянное снабжение током в разных его местах, например это могут быть открытые карьеры, шахты, строительные площадки и прочие.

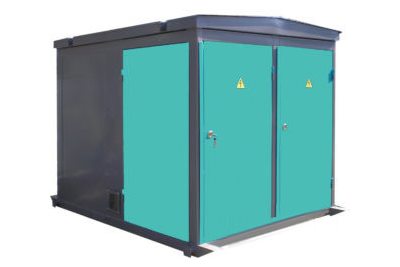

Основной особенностью мобильной трансформаторной подстанции является возможность ее перемещения при необходимости в любую нужную точку. Возможным это становиться при помощи салазок или шасси на которых устанавливается данная подстанция. Возможность подключения к мобильной ктп сварочного оборудования является еще одним весомым плюсом, кроме того подстанция оснащена внешним и внутренним освещением, что значительно упрощает обслуживание и ремонтные работы передвижной трансформаторной подстанции.

Составляющие передвижной трансформаторной подстанции:

• силовой трансформатор
• высоковольтная аппаратура
• изоляторы
• шасси или салазки на которые устанавливается корпус подстанции

Корпус передвижной трансформаторной подстанции представляет собой металлический блок, который состоит из основной рамы на которую крепятся стороны подстанции и из рамы на которую крепится все ее внутреннее оборудование. Металл Из которой состоит подстанция покрывается специальным составом который препятствует появлению коррозий и продлевает срок его службы.

Технические характеристики

• количество применяемых трансформаторов — один, два
• мощность силового трансформатора — от 25 до 2500 кВа
• тип — передвижная (мобильная)
• высоковольтный ввод — кабельный воздушный
• высоковольтный вывод со стороны НН — кабальный воздушный
• количество отходящих линий — до 12

Габариты и вес

Габариты: 2000Х3000Х2400

Вес: 1250 кг

Установка

В силу того что данная трансформаторная подстанция является мобильной, какая либо дополнительная установка передвижной ктп не требуется. При использовании передвижной трансформаторной подстанции важно учесть вид грунта на которой она стоит, не допустимо использование мобильной трансформаторной подстанции на плавучем неустойчивом грунте.
