КПГВСЭВнг(А)-FRLS Л

договорная

Описание

Кабели с индексом нг(А)-FRLS применяются во внутренних электроустановках, производственных помещениях, закрытых кабельных сооружениях и т.п.

Экранированные кабели применяются в зданиях и сооружениях с повышенным уровнем электромагнитных помех.

Гибкие кабели применяются для прокладки в труднодоступных местах с малым радиусом изгиба.

Цвет оболочки:

- оранжевый, для эксплуатации внутри и вне помещений, при условии защиты от воздействия солнечного излучения и атмосферных осадков.

Допускается изготовление другого цвета оболочки по требованию заказчика.

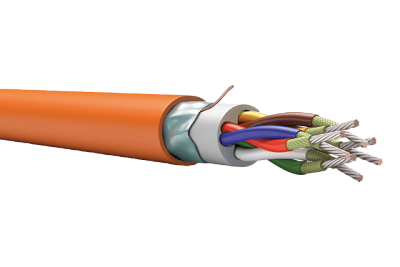

Полное описание

Проводник: многопроволочные медные луженые (с индексом Л) жилы сечением от 0,5 до 6,0 мм2, на проводник наложен огнестойкий барьер из двух слюдосодержащих лент.

Изоляция: ПВХ пластикат с низким дымо- и газовыделением.

Скрутка: проводники, пары или тройки скручены в сердечник с числом элементов до 37.

Внутренняя оболочка (подложка): ПВХ пластикат с низким дымо- и газовыделением.

Экран: алюмолавсановая лента с контактным проводником.

Оболочка: ПВХ пластикат с низким дымо- и газовыделением.

Основные xарактеристики

Огнестойкий, не распространяющий горение (FE 180);
С низким дымо- и газовыделением;
Гибкий, с многопроволочной жилой;
Луженые жилы с индексом «Л» защищены от коррозии в агрессивных средах;
Возможность изготовления кабеля с индивидуально экранированными парами или тройками (обозначение Nx2эхS, Nx3эхS);
Экранированный;
Минимальный радиус изгиба – 8хDн, где Dн – наружный размер кабеля;
Температура эксплуатации: от -50 °C до +70 °C;
Температура монтажа: от -10 °C до +50 °C;
Класс пожарной опасности по ГОСТ 31565-2012: П1б.1.2.2.2;
Срок службы: 30 лет.

Область применения

Промышленные системы противопожарной защиты;
Автоматизированные системы безопасности, связи, контроля и управления доступом;
Взрывоопасные зоны, с учетом требований ГОСТ Р МЭК 60079-14;
Промышленные сети АСУ ТП, работающие на стандартах 4-20 мА, HART и другие;
На объектах повышенной пожарной опасности (предприятия нефтегазового комплекса, химические и металлургические предприятия, метрополитен и т.д.);
Для прокладки в труднодоступных местах с малым радиусом изгиба;
Другие системы, которые должны сохранять работоспособность в течение 180 минут в условиях воздействия открытого пламени.

Электрические параметры

Номинальное сечение токопроводящей жилы, мм².	0,5	0,75	1,0	1,5	2,5	4,0	6,0
Сопротивление медной луженой жилы постоянному току при 20°С, не более, Ом/км	40,1	26,7	20,0	13,7	8,2	5,1	3,4
Сопротивление изоляции жил при 20°С, не менее, МОм*км	20
Электрическая емкость, не более, нФ/км	62,8	71,5	75,9	81,3	94,7	99,7	114,8
Рабочее напряжение, не более, В.	660

Пример записи условного обозначения кабеля при заказе и в документации:

КПГВСЭВнг(А)-FRLS NxS Л ТУ 3581-015-53930360-2013
КПГВСЭВнг(А)-FRLS Nx2xS Л, Nx3xS Л ТУ 3581-015-53930360-2013
КПГВСЭВнг(А)-FRLS Nx2эхS Л, Nx3эxS Л ТУ 3581-015-53930360-2013
где N – число жил (пар, троек), S – сечение проводников, э – индивидуальный экран пар или троек, Л - луженые жилы.

Огнестойкие монтажные кабели для промышленных систем противопожарной защиты, безопасности, контроля и управления на рабочее напряжение до 660 В
