Огнестойкие монтажные кабели для промышленных систем противопожарной защиты, безопасности, контроля и управления на рабочее напряжение до 660 В

Каталог

Сертификаты

Вернуться к: Огнестойкие монтажные кабели для промышленных систем противопожарной защиты, безопасности, контроля и управления на рабочее напряжение до 660 В

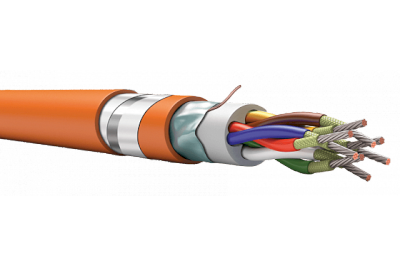

КПГПСЭПБПнг(А)-FRHF-ХЛ Л

договорная

Наимерование продукции: КПГПСЭПБПнг(А)-FRHF-ХЛ Л

Поля отмеченные * обязательны для заполнения

Кабели с индексом нг(А)-FRHF-ХЛ эксплуатируются в условиях сурового арктического климата не ниже -70 °C и при монтаже не ниже -40 °C без предварительного подогрева.

Бронированные кабели защищены от внешних механических воздействий, в том числе причиняемых грызунами. Допускается прокладка в грунтах категории I-III.

Гибкие кабели применяются для прокладки в труднодоступных местах с малым радиусом изгиба.

Экранированные кабели применяются в зданиях и сооружениях с повышенным уровнем электромагнитных помех.

Цвет оболочки:

- оранжевый, для эксплуатации внутри и вне помещений, при условии защиты от воздействия солнечного излучения и атмосферных осадков;

- черный, для наружной прокладки (открытый воздух, защита от ультрафиолета УФ).

Допускается изготовление другого цвета оболочки по требованию заказчика.

Полное описание

Проводник: многопроволочные медные луженые (с индексом Л) жилы сечением от 0,5 до 6,0 мм2, на проводник наложен огнестойкий барьер из двух слюдосодержащих лент.

Изоляция: морозостойкая безгалогенная композиция (LSZH).

Скрутка: проводники, пары или тройки скручены в сердечник с числом элементов до 37.

Внутренняя оболочка (подложка): морозостойкая безгалогенная композиция (LSZH).

Экран: алюмолавсановая лента с контактным проводником.

Оболочка: морозостойкая безгалогенная композиция (LSZH).

Броня: из стальных оцинкованных лент.

Оболочка (поверх брони): морозостойкая безгалогенная композиция (LSZH).

Основные xарактеристики

  • Огнестойкий, не распространяющий горение (FE 180);
  • Безгалогенный;
  • Холодостойкий;
  • Гибкий, с многопроволочной жилой;
  • Луженые жилы с индексом «Л» защищены от коррозии в агрессивных средах;
  • Возможность изготовления кабеля с индивидуально экранированными парами или тройками (обозначение Nx2эхS, Nx3эхS);
  • Экранированный;
  • Бронированный, с дополнительным защитным шлангом, для прокладки в грунтах категории I-III;
  • Стойки к воздействию минерального масла и бензина (испытаны в течение 24 часов при температуре 50 °C);
  • Стойкий к солнечным излучениям (УФ) и атмосферным осадкам (с оболочкой черного цвета);
  • Минимальный радиус изгиба – 14хDн, где Dн – наружный размер кабеля;
  • Температура эксплуатации: от -70 °C до +90 °C;
  • Температура монтажа: от -40 °C до +60 °C;
  • Класс пожарной опасности по ГОСТ 31565-2012: П1б.1.1.2.1;
  • Срок службы: 40 лет.

    Область применения

    • Промышленные системы противопожарной защиты;
    • Автоматизированные системы безопасности, связи, контроля и управления доступом;
    • Взрывоопасные зоны, с учетом требований ГОСТ Р МЭК 60079-14;
    • Промышленные сети АСУ ТП, работающие на стандартах 4-20 мА, HART и другие;
    • На объектах повышенной пожарной опасности (предприятия нефтегазового комплекса, химические и металлургические предприятия, метрополитен и т.д.);
    • Для прокладки в труднодоступных местах с малым радиусом изгиба;
    • Для прокладки в многофункциональных высотных зданиях, комплексах и сооружениях с массовым пребыванием людей и т.п.;
    • В условиях сурового арктического климата при эксплуатации не ниже -70 °C  и при монтаже не ниже -40 °C без предварительного подогрева;
    • Другие системы, которые должны сохранять работоспособность в течение 180 минут в условиях воздействия открытого пламени.

    Электрические параметры

      Номинальное сечение токопроводящей жилы, мм2. 0,5 0,75 1,0 1,5 2,5 4,0 6,0
      Сопротивление медной луженой жилы постоянному току при 20оС, не более, Ом/км
      		 40,1 26,7 20,0 13,7 8,2 5,1 3,4
      Сопротивление изоляции жил при 20°С, не менее, МОм*км 20
      Электрическая емкость пары, не более, нФ/км 62,8
      		 71,5
      		 75,9
      		 81,3
      		 94,7
      		 99,7
      		 114,8
      Рабочее напряжение, не более, В. 660

      Пример записи условного обозначения кабеля при заказе и в документации:

      КПГПСЭПБПнг(А)-FRHF-ХЛ NxS Л ТУ 3581-015-53930360-2013
      КПГПСЭПБПнг(А)-FRHF-ХЛ Nx2xS Л, Nx3xS Л ТУ 3581-015-53930360-2013
      КПГПСЭПБПнг(А)-FRHF-ХЛ Nx2эхS Л, Nx3эxS Л ТУ 3581-015-53930360-2013
      где N – число жил (пар, троек), S – сечение проводников, э – индивидуальный экран пар или троек, Л - луженые жилы.
