Краткое описание: Всепогодный (IP65) извещатель до -35°С (до -60°С с двумя компл. нагревателей HU-3, опция), охранный линейный ( дальность 60м на улице и 120м в помещении) оптико-электронный активный, с выбором частоты для стыковки (4 канала), обратная связь по лучу, дополнительный тревожный вход, синхронизированный, 4-х лучевой, "сухие контакты " - н.з./н.о. реле, микропроцессорный, защита от разрядов до 15 кВ
Назначение изделия

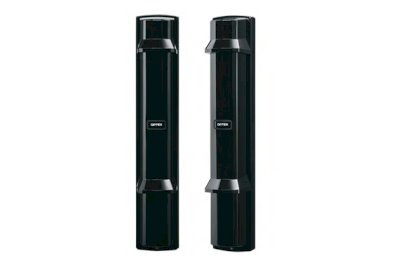

Серия SmartLine™ – новое поколение активных 4-лучевых извещателей для средних и дальних дистанций. Извещатели новой серии унаследовали от предыдущих моделей активных ИК-извещателей OPTEX непревзойденное качество работы и приобрели ряд дополнительных функций, значительно улучшающих точность детекции.
Особенностью серии SL-QDM является наличие дополнительного оптического канала, по которому осуществляется обратная связь между приемником и передатчиком. Такая система упрощает процесс настройки, а также позволяет во время работы извещателей в автоматическом режиме корректировать мощность излучения, повышая ее, к примеру, в условиях сильного тумана или понижая при засветке приемника солнечным светом.
Функция выбора рабочей частоты лучей, реализованная в извещателях SL-QDM, позволяет исключить перекрестное воздействие друг на друга соседних пар при установке нескольких комплектов один над другим или в ряд для защиты протяженных участков.
Извещатели оснащены видоискателем с 2-кратным увеличением и имеют яркий цвет внутренней части корпуса, что позволяет более точно и быстро произвести визуальную настройку. Контроль точности настройки может осуществляться как при помощи 15-уровневой светодиодной системы, так и посредством звуковой системы оповещения.
Особенности
- двойная импульсная синхронизация лучей;
- высокоточная 4-лучевая оптическая система;
- асферические линзы высокого качества;
- активная оптико-электронная система обратной связи приемник-передатчик с автоматической оптимизацией мощности излучения;
- система погодной дисквалификации;
- регулируемое время прерывания лучей (50 - 500 мсек.);
- настройка уровня мощности ИК-излучения;
- выбор несущей частоты лучей (4 канала);
- надежная работа при потере 99,5% энергии лучей;
- защита от разрядов 15 кВ;
- улучшенная защита от засветок;
- герметичный корпус, защищенный от насекомых, пыли, дождя, обмерзания и росы (класс защиты – IP-65);
- видоискатель с 2-кратным увеличением, яркий цвет внутренней части корпуса для облегчения настройки;
- светодиодная и звуковая индикация точности настройки.
|
Чувствительный элемент
|
4 ИК луча
|
|
|
- коммутируемый ток, А
|
0.2
|
|
|
Регулировка чувствительности
|
есть
|
|
|
|
|
|
|
- тип зоны обнаружения
|
линейная
|
|
|
- постоянного тока
|
10.5…30
|
|
|
|
|
|
- наличие антисаботажной зоны
|
нет
|
|
|
|
Параметры тревожного выхода:
|
|
|
|
|
- тип контактов
|
перекидные
|
|
|
Диапазон рабочих температур, °С
|
-60…+60
|
|
