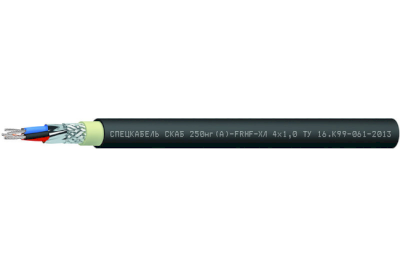

СКАБ 250нг(А)-FRHF-ХЛ NxSл

договорная

Наимерование продукции: СКАБ 250нг(А)-FRHF-ХЛ NxSл

Поля отмеченные * обязательны для заполнения

ТУ 16.К99-061-2013

  • Огнестойкий
  • Морозостойкий
  • Стойкий к агрессивным средам
  • Безгалогенный
  • Групповой прокладки
  • С общим экраном

СКАБ 250нг(А)-FRHF-ХЛ NxSл - кабели универсальные для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки, огнестойкие СКАБ 250нг(А)-FRHF-ХЛ

Назначение

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Кабели СКАБ 250нг(А)-FRHF-ХЛ допускается использовать

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • На атомных станциях, в системах класса 2–4, вне гермозоны
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

40 лет

Минимальный радиус изгиба, DH*

эксплуатация (однократно): 5×DH

монтаж: 5×DH

Диапазон температур, °С

эксплуатация: от –70 до +80

монтаж: от –30 до +50

* DH — наружный размер кабеля

Конструкция

Количество жил

: 4-37 (в зависимости от сечения жил)

Сечение жил

: 0,5-2,5 мм2

Жилы

: многопроволочные медные луженые

Изоляция

: кремнийорганическая керамообразующая резина

Скрутка

: пучковая

Общий экран

: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки

Внутреннее заполнение

: полимерная композиция пониженной пожарной опасности

Оболочка

: полимерная композиция, не содержащая галогенов, черного или синего цвета

Гарантийный срок эксплуатации

кабелей СКАБ 250нг(А)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250нг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1

Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, DH, не более, мм

Cечение жил, S, мм2Число жил в кабелях, N
456781012141924273037
0,7510,811,812,712,913,515,61616,818,622,322,723,425,8
111,412,413,313,714,316,516,917,720,423,523,924,827,4
1,512,213,314,414,715,417,918,42022,226,426,827,730,1
2,513,514,715,916,417,220,721,322,424,729,730,331,433,7

Расчетная масса 1 км кабелей, кг

Cечение жил, S, мм2Число жил в кабелях, N
456781012141924273037
0,75156,9179,1202,1215,4238287,5318,6354,1456,4556499,5538,5629,2
1174,4201,3227,2243,6271,1327,3366,2406,9526,7645,9700,8781,7920,1
1,5207,5240,8275,1297,5331,1402,3469,8525,2660,6836,3910,59891 193,2
2,5260,5305,7351,1384,2430,1543,3614,5690,9880,31 135,21 242,41 354,41 612,1

Электрические параметры

Электрические параметры

Номинальное сечение жил S, мм2

0,5

0,75

1,0

1,5

2,5

Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

36,7

24,8

18,2

12,2

7,56

Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

100

100

100

100

100

Рабочее переменное (постоянное) напряжение, не более, В

380 (540)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2

Объем горючей массы, лx10-3/м

Число жил

4

5

6

7

8

10

12

14

19

24

27

30

37

0,5

47,2

53,5

59,9

64,3

69,6

83,2

91,5

101,0

123,8

168,7

180,8

194,2

247,3

0,75

49,6

56,2

62,9

67,5

73,1

87,4

96,1

106,0

130,0

177,1

189,8

203,9

259,7

1,0

52,8

60,0

67,2

72,2

78,4

93,9

103,4

114,2

157,8

191,1

205,1

220,5

280,7

1,5

58,0

66,2

74,4

80,2

87,1

104,7

115,6

144,9

176,7

236,9

253,3

271,7

317,0

2,5

66,0

75,6

85,2

92,0

100,3

138,5

152,0

167,4

205,0

276,0

295,6

317,4

369,3

Пример записи при заказе кабеля и в документации другого изделия

СКАБ 250нг(А)-FRHF-ХЛ 3x0,75л ТУ 16.К99-061-2013
