СКАБ 250КГнг(А)-HF-ХЛ Nx3xSл
договорная
ТУ 16.К99-061-2013
- Морозостойкий
- Бронированный
- Стойкий к агрессивным средам
- Безгалогенный
- Групповой прокладки
- С общим экраном

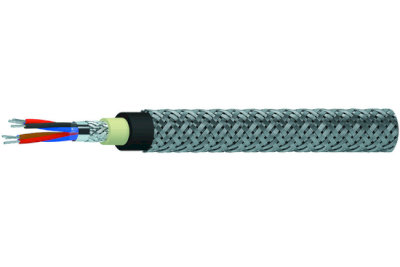

Кабели универсальные для КИПиА на напряжение до 380 В, троечной скрутки, групповой прокладки, бронированные СКАБ 250КГнг(А)-HF-ХЛ
Назначение
- Для присоединения к стационарным электрическим приборам
- Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
Кабели СКАБ 250КГнг(А)-HF-ХЛ допускается использовать
- Во взрывоопасных зонах по ГОСТ IEC 60079
- В искробезопасных цепях Ex-i (с оболочкой синего цвета)
- На атомных станциях, в системах класса 2–4, вне гермозоны
- Внутри и вне помещений
- В условиях кратковременных воздействий минерального масла и бензина
Овальность поперечного сечения кабелей не более 10%
Защищены от грызунов
Минимальный срок службы
40 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 5×DH
монтаж: 5×DH
Диапазон температур, °С
эксплуатация: от –70 до +90
монтаж: от –30 до +50
* DH — наружный размер кабеля
Конструкция
Количество троек
: 1-24 (в зависимости от сечения жил)Сечение жил
: 0,5-2,5 мм2Жилы
: многопроволочные медные луженыеИзоляция
: полимерная композиция, не содержащая галогеновСкрутка
: троечнаяОбщий экран
: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволокиВнутреннее заполнение
: полимерная композиция пониженной пожарной опасностиОболочка
: полимерная композиция, не содержащая галогенов, черного или синего цветаБроня
: оплетка из стальных оцинкованных проволок плотностью не менее 70%Гарантийный срок эксплуатации
кабелей СКАБ 250КГнг(А)-HF-ХЛ
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей СКАБ 250КГнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)
Электрические параметры
|
Электрические параметры |
Номинальное сечение жил S, мм2 | ||||
|
0,5 |
0,75 |
1,0 |
1,5 |
2,5 | |
|
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км |
40,7 |
26,0 |
22,3 |
14,3 |
7,63 |
|
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм |
100 | ||||
|
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ |
200 | ||||
|
Рабочее переменное (постоянное) напряжение, не более, В |
380 (540) | ||||
Техсправка по пожарной нагрузке
Объем горючей массы, лx10-3/м | ||||||||||||||
Ном. сеч. жил, мм2 | Число троек | |||||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
0,5 | 34,1 | 57,5 | 65,9 | 77,7 | 90,2 | 102,7 | 112,1 | 139,1 | 168,4 | 187,0 | 207,7 | 251,1 | 297,8 | 346,9 |
0,75 | 35,8 | 60,4 | 69,2 | 81,6 | 94,7 | 107,8 | 117,7 | 146,1 | 176,8 | 196,4 | 218,1 | 263,7 | 312,7 | 364,2 |
1,0 | 38,3 | 65,2 | 75,0 | 88,6 | 103,0 | 117,5 | 145,6 | 159,2 | 193,0 | 237,1 | 262,3 | 289,6 | 342,2 | 398,9 |
1,5 | 42,4 | 73,1 | 84,6 | 100,3 | 134,0 | 152,2 | 165,3 | 181,0 | 245,4 | 271,3 | 300,4 | 330,5 | 391,3 | 492,0 |
2,5 | 48,6 | 85,1 | 99,0 | 135,4 | 157,2 | 179,0 | 217,2 | 237,3 | 289,2 | 320,5 | 355,7 | 391,9 | 502,9 | 586,0 |
Пример записи при заказе кабеля и в документации другого изделия
СКАБ 250КГнг(А)-HF-ХЛ 4x3x1,0л ТУ 16.К99-061-2013
