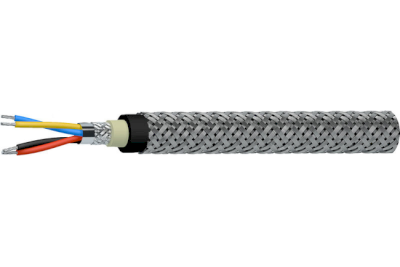

СКАБ 250КГнг(А)-FRHF-ХЛ Nx2xSл
договорная
ТУ 16.К99-061-2013
- Огнестойкий
- Морозостойкий
- Бронированный
- Стойкий к агрессивным средам
- Безгалогенный
- Групповой прокладки
- С общим экраном
Кабели универсальные для КИПиА на напряжение до 380 В, парной скрутки, групповой прокладки, огнестойкие, бронированные СКАБ 250КГнг(А)-FRHF-ХЛ
Назначение
- Для присоединения к стационарным электрическим приборам
- Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
- Для RS-485, Profibus-PA, Foundation Fieldbus и HART
Кабели СКАБ 250КГнг(А)-FRHF-ХЛ допускается использовать
- Во взрывоопасных зонах по ГОСТ IEC 60079
- В искробезопасных цепях Ex-i (с оболочкой синего цвета)
- На атомных станциях, в системах класса 2–4, вне гермозоны
- Внутри и вне помещений
- В условиях кратковременных воздействий минерального масла и бензина
Овальность поперечного сечения кабелей не более 10%
Защищены от грызунов
Массогабаритные параметры
| Cечение жил, S, мм2 | Число пар в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
| 0,5 | 2 | 15,8 | 261,3 |
| 3 | 16 | 293,2 | |
| 1 | 2 | 16,6 | 316,4 |
| 1,5 | 5 | 22,8 | 581,7 |
| 6 | 24,6 | 681,4 | |
| 8 | 27,1 | 801,4 | |
| 12 | 32,7 | 1 098,6 | |
| 2,5 | 2 | 22,7 | 448,5 |
Минимальный срок службы
40 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 5×DH
монтаж: 5×DH
Диапазон температур, °С
эксплуатация: от –70 до +80
монтаж: от –30 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар
: 1-24 (в зависимости от сечения жил)Сечение жил
: 0,5-2,5 мм2Жилы
: многопроволочные медные луженыеИзоляция
: кремнийорганическая керамообразующая резинаСкрутка
: парнаяОбщий экран
: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволокиВнутреннее заполнение
: полимерная композиция пониженной пожарной опасностиОболочка
: полимерная композиция, не содержащая галогенов, черного или синего цветаБроня
: оплетка из стальных оцинкованных проволок плотностью не менее 70%Гарантийный срок эксплуатации
кабелей СКАБ 250КГнг(А)-FRHF-ХЛ
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей СКАБ 250КГнг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория А)
Электрические параметры
|
Электрические параметры |
Номинальное сечение жил S, мм2 | ||||
|
0,5 |
0,75 |
1,0 |
1,5 |
2,5 | |
|
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км |
40,7 |
26,0 |
22,3 |
14,3 |
7,63 |
|
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом |
25 |
25 |
25 |
40 |
60 |
|
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм |
100 | ||||
|
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ |
150 | ||||
|
Волновое сопротивление на частоте 31,25 кГц, Ом |
80±20 | ||||
|
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн |
1 | ||||
|
Рабочее переменное (постоянное) напряжение, не более, В |
380 (540) | ||||
Техсправка по пожарной нагрузке
Объем горючей массы, лx10-3/м | ||||||||||||||
Ном. сеч. жил, мм2 | Число пар | |||||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
0,5 | 36,5 | 60,6 | 68,2 | 79,3 | 91,4 | 120,1 | 129,1 | 140,3 | 190,6 | 208,3 | 230,0 | 251,3 | 294,4 | 341,5 |
0,75 | 38,3 | 63,6 | 71,6 | 83,3 | 96,0 | 126,1 | 135,6 | 147,3 | 200,1 | 218,7 | 241,5 | 263,9 | 309,1 | 358,6 |
1,0 | 40,5 | 67,8 | 76,5 | 89,3 | 120,0 | 135,2 | 145,6 | 158,4 | 215,1 | 236,7 | 260,2 | 284,5 | 333,8 | 422,2 |
1,5 | 44,1 | 74,8 | 84,8 | 116,1 | 133,3 | 150,5 | 162,4 | 199,1 | 241,4 | 264,6 | 291,3 | 319,0 | 408,7 | 473,9 |
2,5 | 50,3 | 103,2 | 115,3 | 134,0 | 154,3 | 197,7 | 212,4 | 232,2 | 280,1 | 307,6 | 371,9 | 406,4 | 476,2 | 598,6 |
Пример записи при заказе кабеля и в документации другого изделия
СКАБ 250КГнг(А)-FRHF-ХЛ 4x2x1,0л ТУ 16.К99-061-2013
