Кабели с индексом нг(А)-HF применяются для прокладки в многофункциональных высотных зданиях, комплексах и сооружениях с массовым пребыванием людей и т.п.
Экранированные кабели применяются в зданиях и сооружениях с повышенным уровнем электромагнитных помех.
Цвет оболочки:
- черный, для прокладки внутри и вне помещений (открытый воздух, защита от ультрафиолета УФ).
Допускается изготовление другого цвета оболочки по требованию заказчика.

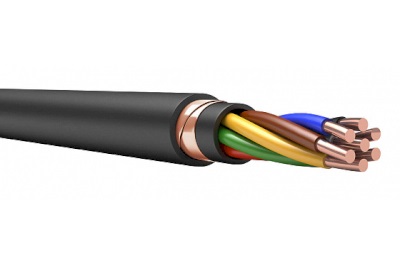

Проводник: однопроволочные медные жилы сечением от 0,75 до 6,0 мм2.
Изоляция: безгалогенная полимерная композиция (LSZH).
Экран: общий экран из медных лент.
Оболочка: безгалогенная полимерная композиция (LSZH).
Основные xарактеристики
- Не распространяющий горение;
- Безгалогенный;
- Экранированный;
- Стойки к воздействию минерального масла и бензина (испытаны в течение 24 часов при температуре 50 °C);
- Стойкий к солнечным излучениям (УФ) и атмосферным осадкам (с оболочкой черного цвета);
- Минимальный радиус изгиба – 10хDн, где Dн – наружный размер кабеля;
- Температура эксплуатации: от -60 °C до +90 °C;
- Температура монтажа: от -15 °C до +60 °C;
- Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.1.2.1;
- Срок службы: 30 лет.
Область применения
- Для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В;
- Для прокладки в многофункциональных высотных зданиях, комплексах и сооружениях с массовым пребыванием людей и т.п.
Электрические параметры
| Номинальное сечение токопроводящей жилы, мм2. | 0,75 | 1,0 | 1,5 | 2,5 | 4,0 | 6,0 |
| Сопротивление жилы постоянному току при 20°С, не более, Ом/км | 24,5 | 18,1 | 12,1 | 7,4 | 4,6 | 3,1 |
|
Сопротивление изоляции жил при 20°С, не менее, МОм*км |
10,0 | 10,0 | 10,0 | 9,0 | 9,0 | 6 ,0 |
| Рабочее напряжение U, не более, В. | 660 | |||||
| Допустимая температура нагрева жил в режиме перегрузки, не более | 90 °C | |||||
| Испытание переменным напряжением (на пробой) частотой 50 Гц по ГОСТ 2990-78, кВ | 3,0 | |||||
Пример записи условного обозначения кабеля при заказе и в документации:
КППГЭнг(А)-HF NхS ТУ 16.К71-304-2001
где N – число жил, S – сечение проводников
