Огнестойкие монтажные кабели для промышленных систем противопожарной защиты, безопасности, контроля и управления на рабочее напряжение до 660 В
Каталог
Сертификаты
Кабели с индексом нг(А)-FRLS-ХЛ применяются в холодных климатических условиях, а также при воздействии на кабель низких температур.
Цвет оболочки:
- оранжевый, для эксплуатации внутри и вне помещений, при условии защиты от воздействия солнечного излучения и атмосферных осадков.
- черный, для наружной прокладки (открытый воздух, защита от ультрафиолета УФ).
Допускается изготовление другого цвета оболочки по требованию заказчика.

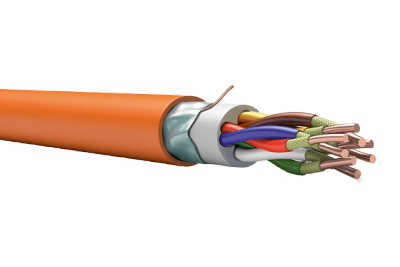

Проводник: однопроволочные медные жилы сечением от 0,5 до 6,0 мм2, на проводник наложен огнестойкий барьер из двух слюдосодержащих лент.
Изоляция: хладостойкий ПВХ пластикат с низким дымо- и газовыделением.
Скрутка: проводники, пары или тройки скручены в сердечник с числом элементов до 37.
Внутренняя оболочка (подложка): хладостойкий ПВХ пластикат с низким дымо- и газовыделением.
Экран: алюмолавсановая лента с контактным проводником.
Оболочка: хладостойкий ПВХ пластикат с низким дымо- и газовыделением.
Основные xарактеристики
- Огнестойкий, не распространяющий горение (FE 180);
- С низким дымо- и газовыделением;
- Холодостойкий;
- Возможность изготовления кабеля с индивидуально экранированными парами или тройками (обозначение Nx2эхS, Nx3эхS);
- Экранированный;
- Стойкий к солнечным излучениям (УФ) и атмосферным осадкам (с оболочкой черного цвета);
- Минимальный радиус изгиба – 10хDн, где Dн – наружный размер кабеля;
- Температура эксплуатации: от -60 °C до +70 °C;
- Температура монтажа: от -25 °C до +50 °C;
- Класс пожарной опасности по ГОСТ 31565-2012: П1б.1.2.2.2;
- Срок службы: 30 лет.
Область применения
- Промышленные системы противопожарной защиты;
- Автоматизированные системы безопасности, связи, контроля и управления доступом;
- Взрывоопасные зоны, с учетом требований ГОСТ Р МЭК 60079-14;
- Промышленные сети АСУ ТП, работающие на стандартах 4-20 мА, HART и другие;
- На объектах повышенной пожарной опасности (предприятия нефтегазового комплекса, химические и металлургические предприятия, метрополитен и т.д.);
- В холодных климатических условиях, а также при воздействии на кабель низких температур;
- Другие системы, которые должны сохранять работоспособность в течение 180 минут в условиях воздействия открытого пламени.
Электрические параметры
| Номинальное сечение токопроводящей жилы, мм2. | 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | 4,0 | 6,0 |
| Сопротивление жилы постоянному току при 20°С, не более, Ом/км | 36,0 | 24,5 | 18,1 | 12,1 | 7,4 | 4,6 | 3,1 |
| Сопротивление изоляции жил при 20°С, не менее, МОм*км | 20 | ||||||
| Электрическая емкость, не более, нФ/км | 58,3 | 64,4 | 69,4 | 77,1 | 89,1 | 92,1 | 103,6 |
| Рабочее напряжение, не более, В. | 660 | ||||||
Пример записи условного обозначения кабеля при заказе и в документации:
КПВСЭВнг(А)-FRLS-ХЛ NxS ТУ 3581-015-53930360-2013
КПВСЭВнг(А)-FRLS-ХЛ Nx2xS, Nx3xS ТУ 3581-015-53930360-2013
КПВСЭВнг(А)-FRLS-ХЛ Nx2эхS, Nx3эxS ТУ 3581-015-53930360-2013
где N – число жил (пар, троек), S – сечение проводников, э – индивидуальный экран пар или троек.
