Огнестойкие монтажные кабели для промышленных систем противопожарной защиты, безопасности, контроля и управления на рабочее напряжение до 660 В
Каталог
Сертификаты
Кабели с индексом нг(А)-FRHF применяются для прокладки в многофункциональных высотных зданиях, комплексах и сооружениях с массовым пребыванием людей и т.п.
Бронированные кабели защищены от внешних механических воздействий, в том числе причиняемых грызунами. Допускается прокладка в грунтах категории I-III.
Экранированные кабели применяются в зданиях и сооружениях с повышенным уровнем электромагнитных помех.
Гибкие кабели применяются для прокладки в труднодоступных местах с малым радиусом изгиба.
Цвет оболочки:
- оранжевый, для эксплуатации внутри и вне помещений, при условии защиты от воздействия солнечного излучения и атмосферных осадков.
- черный, для наружной прокладки (открытый воздух, защита от ультрафиолета УФ).
Допускается изготовление другого цвета оболочки по требованию заказчика.

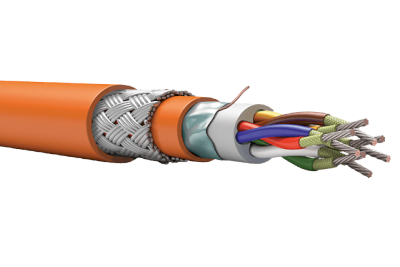

Проводник: многопроволочные медные луженые (с индексом Л) жилы сечением от 0,5 до 6,0 мм2, на проводник наложен огнестойкий барьер из двух слюдосодержащих лент.
Изоляция: безгалогенная композиция (LSZH).
Скрутка: проводники, пары или тройки скручены в сердечник с числом элементов до 37.
Внутренняя оболочка (подложка): безгалогенная композиция (LSZH).
Экран: алюмолавсановая лента с контактным проводником.
Оболочка: безгалогенная композиция (LSZH).
Броня: из стальных оцинкованных проволок.
Оболочка (поверх брони): безгалогенная композиция (LSZH).
Основные xарактеристики
- Огнестойкий, не распространяющий горение (FE 180);
- Безгалогенный;
- Гибкий, с многопроволочной жилой;
- Луженые жилы с индексом «Л» защищены от коррозии в агрессивных средах;
- Возможность изготовления кабеля с индивидуально экранированными парами или тройками (обозначение Nx2эхS, Nx3эхS);
- Экранированный;
- Бронированный, с дополнительным защитным шлангом, для прокладки в грунтах категории I-III;
- Стойки к воздействию минерального масла и бензина (испытаны в течение 24 часов при температуре 50 °C);
- Стойкий к солнечным излучениям (УФ) и атмосферным осадкам (с оболочкой черного цвета);
- Минимальный радиус изгиба – 10хDн, где Dн – наружный размер кабеля;
- Температура эксплуатации: от -60 °C до +90 °C;
- Температура монтажа: от -30 °C до +60 °C;
- Класс пожарной опасности по ГОСТ 31565-2012: П1б.1.1.2.1;
- Срок службы: 40 лет.
Область применения
- Промышленные системы противопожарной защиты;
- Автоматизированные системы безопасности, связи, контроля и управления доступом;
- Взрывоопасные зоны, с учетом требований ГОСТ Р МЭК 60079-14;
- Промышленные сети АСУ ТП, работающие на стандартах 4-20 мА, HART и другие;
- На объектах повышенной пожарной опасности (предприятия нефтегазового комплекса, химические и металлургические предприятия, метрополитен и т.д.);
- Для прокладки в труднодоступных местах с малым радиусом изгиба;
- Для прокладки в многофункциональных высотных зданиях, комплексах и сооружениях с массовым пребыванием людей и т.п.;
- Другие системы, которые должны сохранять работоспособность в течение 180 минут в условиях воздействия открытого пламени.
Электрические параметры
| Номинальное сечение токопроводящей жилы, мм2. | 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | 4,0 | 6,0 |
|
Сопротивление медной луженой жилы постоянному току при 20оС, не более, Ом/км |
40,1 | 26,7 | 20,0 | 13,7 | 8,2 | 5,1 | 3,4 |
| Сопротивление изоляции жил при 20°С, не менее, МОм*км | 20 | ||||||
| Электрическая емкость, не более, нФ/км | 62,8 | 71,5 | 75,9 | 81,3 | 94,7 | 99,7 | 114,8 |
| Рабочее напряжение, не более, В. | 660 | ||||||
Пример записи условного обозначения кабеля при заказе и в документации:
КПГПСЭПКПнг(А)-FRHF NxS Л ТУ 3581-015-53930360-2013
КПГПСЭПКПнг(А)-FRHF Nx2xS Л, Nx3xS Л ТУ 3581-015-53930360-2013
КПГПСЭПКПнг(А)-FRHF Nx2эхS Л, Nx3эxS Л ТУ 3581-015-53930360-2013
где N – число жил (пар, троек), S – сечение проводников, э – индивидуальный экран пар или троек, Л - луженые жилы.
