Огнестойкие кабели для систем промышленной безопасности и автоматизации на рабочее напряжение до 300 В
Каталог
Сертификаты
Кабели с индексом нг(А)-FRHF-МС применяются в условиях прямого постоянного воздействия минеральных масел и бензина.
Экранированные кабели применяются в зданиях и сооружениях с повышенным уровнем электромагнитных помех.
Цвет оболочки:
- оранжевый, для эксплуатации внутри и вне помещений, при условии защиты от воздействия солнечного излучения и атмосферных осадков.
- черный, для наружной прокладки (открытый воздух, защита от ультрафиолета УФ).
Допускается изготовление другого цвета оболочки по требованию заказчика.

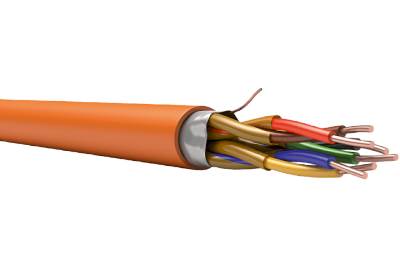

Проводник: однопроволочные медные жилы диаметром от 0,64 до 1,78 мм.
Изоляция: огнестойкая кремнийорганическая резина.
Скрутка: пары с ПЭТ пленкой скручены в сердечник с числом пар до 37.
Экран: алюмолавсановая лента с контактным проводником.
Оболочка: маслостойкая безгалогенная композиция (LSZH).
Основные xарактеристики
- Огнестойкий, не распространяющий горение (FE 180);
- Безгалогенный;
- Экранированный;
- Минимальный радиус изгиба – 10хDн, где Dн – наружный размер кабеля;
- Маслобензостойкий в течение 24 часов при t=100 °C;
- Стойкий к солнечным излучениям (УФ) и атмосферным осадкам (с оболочкой черного цвета);
- Температура эксплуатации: от -60 °C до +90 °C;
- Температура монтажа: от -30 °C до +60 °C;
- Класс пожарной опасности по ГОСТ 31565-2012: П1б.1.1.2.1;
- Срок службы: 40 лет.
Область применения
- Системы пожарной сигнализации;
- Системы оповещения и управления эвакуацией людей при пожаре;
- Системы контроля управления доступом;
- На объектах повышенной пожарной опасности (предприятия нефтегазового комплекса, химические и металлургические предприятия, метрополитен и т.д.);
- Для прокладки в многофункциональных высотных зданиях, комплексах и сооружениях с массовым пребыванием людей и т.п.;
- В условиях прямого постоянного воздействия минеральных масел и бензина;
- Другие системы, которые должны сохранять работоспособность в течение 180 минут в условиях воздействия открытого пламени.
Электрические параметры
| Диаметр токопроводящей жилы, мм. | 0,64 | 0,80 | 0,98 | 1,13 | 1,38 | 1,78 | |
| Сопротивление жилы постоянному току при 20°С, не более, Ом/км | 56,8 | 36,9 | 25,1 | 18,6 | 12,5 | 7,7 | |
| Сопротивление изоляции жил при 20°С, не менее, МОм*км | 100 | ||||||
| Электрическая емкость пары, не более, нФ/км | 57 | 61 | 67 | 69 | 77 | 85 | |
| Коэффициент затуxания при частоте 1 кГц при 20°С, не более, дБ/км | 5,72 | 5,50 | 4,95 | 4,95 | 4,51 | 4,29 | |
| Рабочее напряжение, не более, В. | 300 | ||||||
Пример записи условного обозначения кабеля при заказе и в документации:
ТЕХНОКСБнг(А)-FRHF-МС Nх2хD ТУ 3574-020-53930360-2014,
где N – число пар, D – диаметр проводников.
