Спецкабель РК 75-4,8-331фКнг(С)-HF

договорная

Наимерование продукции: Спецкабель РК 75-4,8-331фКнг(С)-HF

Поля отмеченные * обязательны для заполнения

ТУ 16.К99-006-2001

  • Морозостойкий
  • Стойкий к агрессивным средам
  • Безгалогенный
  • Групповой прокладки
  • С общим экраном

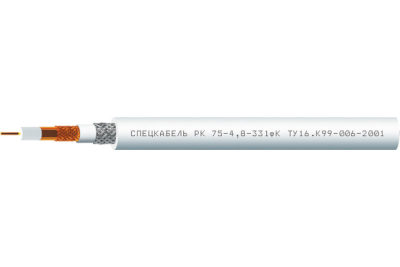

Кабель коаксиальный радиочастотный для систем кабельного/спутникового телевидения и видеонаблюдения, групповой прокладки, с пониженным дымо- и газовыделением РК 75-4,8-331фКГнг(С)-HF

Назначение

  • Для групповой стационарной прокладки
  • Для сетей кабельного телевиденияв качестве распределительного и абонентского кабеля
  • Для систем видеонаблюдения и спутникового приема

Кабели РК 75-4,8-331фКнг(С)-HF допускается использовать

  • Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
  • Внутри и вне помещений (с оболочкой черного цвета)
  • В условиях кратковременных воздействий минерального масла и бензина

Защищены от грызунов

Массогабаритные параметры

Наружный размер кабелей, DH, не более, ммРасчетная масса 1 км кабелей, кг
РК 75-4,8-331фКнг(С)-HF12,5212,9

Минимальный срок службы

15 лет

Минимальный радиус изгиба, DH*

монтаж: 15×DH

эксплуатация (однократно): 10×DH

Диапазон температур, °С

эксплуатация: от –60 до +85

* DH — наружный размер кабеля

Конструкция

Внутренний проводник

: медный однопроволочный диаметром 1,10 мм

Изоляция

: полиэтилен физического вспенивания (диаметр по изоляции 4,8 мм)

Внешний проводник

: оплетка плотностью (55–60)% из медных проволок диаметром 0,15 мм, наложенная поверх ламинированной медной фольги (диаметр по внешнему проводнику 5,95 мм)

Оболочка

: полимерная композиция, не содержащая галогенов, белого или черного цвета

Броня

: оплетка из стальных оцинкованных проволок диаметром 0,3 мм

Защитный шланг

: аналогично оболочке

Гарантийный срок эксплуатации

кабелей РК 75-4,8-331фКнг(С)-HF

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей РК 75-4,8-331фКнг(С)-HF по ГОСТ 31565 — 2012 — П3.8.1.2.1

Нераспространение горения при групповой прокладке (категория С)

Электрические параметры

  • Волновое сопротивление: 75,0 ± 3 Ом
  • Электрическая емкость: 55 пФ/м
  • Коэффициент укорочения длины волны: 1,22
  • Сопротивление изоляции при 20 °С, не менее: 5000 МОм× км
  • Электрическое сопротивление внутреннего/внешнего проводников постоянному току при 20 °С, не более: 20/22 Ом/км
  • Испытательное напряжение изоляции частотой 50 Гц: 2,5 кВ
  • Класс экранирования: В
  • Сопротивление связи в диапазоне частот 5÷30 МГц, не более: 15 мОм/м

Частотные характеристики

Частота, МГц 5 10 30 50 200 300 470 800 862 1000 1350 1750 2150 2400 3000
Коэффициент затухания при 20 °С, не более, дБ/100м 1,3 2 3,1 4,1 7,9 10,1 12,7 16,9 17,5 18,9 22,3 25,7 28,7 30,5 34,4
Диапазон частот, МГц 30÷1000 1000÷2000 2000÷3000
Затухание экранирования, не менее, дБ 75 65 55

Пример записи при заказе кабеля и в документации другого изделия

Спецкабель РК 75-4,8-331фКнг(С)-HF ТУ 16.К99-006-2001
