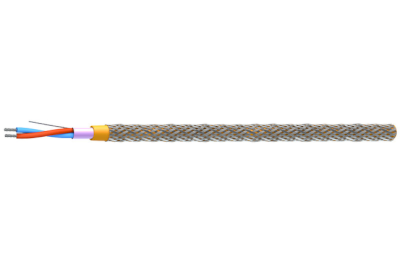

Спецкабель КГПЭфВКГнг(А)-LS 1x2x1,2

договорная

Наимерование продукции: Спецкабель КГПЭфВКГнг(А)-LS 1x2x1,2

Поля отмеченные * обязательны для заполнения

ТУ 16.К99-027-2005

  • Бронированный
  • С пониженным дымо- и газовыделением
  • Групповой прокладки
  • С общим экраном

Кабель симметричный для промышленных сетей ProfiBus-PA и Foundation Fieldbus (уровень H1/ тип А), групповой прокладки, с пониженным дымо- и газовыделением, бронированный КГПЭфВКГнг(А)-LS

Назначение

  • Для групповой стационарной прокладки
  • Для систем, работающих по стандарту PROFIBUS IEC 61158-2 и ISA/SP 50 (FoundationFieldbus)
  • Для взрывоопасных зон

Кабели КГПЭфВКГнг(А)-LS допускается использовать

  • Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения

Защищены от грызунов

Массогабаритные параметры

Диаметр жил, D, ммЧисло пар в кабелях, NНаружный размер кабелей, DH, не более, ммРасчетная масса 1 км кабелей, кг
1,218,297,4

Минимальный срок службы

30 лет

Минимальный радиус изгиба, DH*

эксплуатация (однократно): 10×DH

монтаж: 15×DH

Диапазон температур, °С

эксплуатация: от –50 до +70

монтаж: от –10 до +50

* DH — наружный размер кабеля

Конструкция

Количество пар

: 1

Диаметр жил

: 1,2 мм (7×0,40 мм)

Жилы

: многопроволочные медные луженые

Изоляция

: сплошной полиэтилен

Скрутка

: парная

Экран

: общий из алюмолавсановой ленты с контактным проводником из медной лужёной проволоки

Оболочка

: ПВХ пониженной пожароопасности, с низким дымо- и газовыделением оранжевого или синего цвета

Броня

: оплетка из стальных оцинкованных проволок

Гарантийный срок эксплуатации

кабелей КГПЭфВКГнг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КГПЭфВКГнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2

Нераспространение горения при групповой прокладке (категория А)

Электрические параметры

Электрические параметры

Эл. сопр. жилы постоян. току при 20 °С, не более, Ом/км

23,5

Эл. сопр. экрана постоян. току при 20 °С, не более, Ом/км

28,0

Эл. сопр. изоляции жил при 20 °С, не менее, МОмxкм

5000

Электрическая емкость пары, не более, пФ/м

68,0

Омическая асимметрия жил в паре, не более, %

3

Коэф. затухания на частоте 39 кГц при 20 °С, не более, дБ/100 м

0,3

Волновое сопротивление на частоте 31,25 кГц, Ом

100±20

Техсправка по пожарной нагрузке

Объем горючей массы полимерных материалов в кабеле, л×10-3/м: 41,98

Пример записи при заказе кабеля и в документации другого изделия

Спецкабель КГПЭфВКГнг(А)-LS 1x2x1,2 ТУ 16.К99-027-2005
