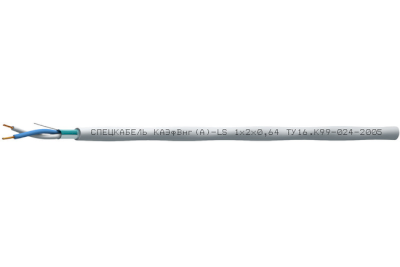

Спецкабель КАЭфВнг(D)-LS Nx2x0,64

договорная

Наимерование продукции: Спецкабель КАЭфВнг(D)-LS Nx2x0,64

Поля отмеченные * обязательны для заполнения

ТУ 16.К99-024-2005

  • С пониженным дымо- и газовыделением
  • Групповой прокладки
  • С общим экраном

Кабели симметричные для технологии LonWorks, групповой прокладки, с пониженным дымо- и газовыделением КАЭфВнг(D)-LS

Назначение

  • Для групповой стационарной прокладки
  • Для сетей LonWorks

Кабели КАЭфВнг(D)-LS допускается использовать

  • Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Массогабаритные параметры

Cечение жил, S, мм2Число жил в кабелях, NНаружный размер кабелей, DH, не более, ммРасчетная масса 1 км кабелей, кг
0,6414,518
27,4x5,933,9

Минимальный срок службы

15 лет

Минимальный радиус изгиба, DH*

эксплуатация (однократно): 7×DH

монтаж: 10×DH

Диапазон температур, °С

эксплуатация: от –50 до +70

монтаж: от –10 до +50

* DH — наружный размер кабеля

Конструкция

Количество пар

: 1-2

Диаметр жил

: 0,64 мм

Жилы

: однопроволочные медные

Изоляция

: вспененный полиэтилен

Скрутка

: парная

Экран

: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки

Оболочка

: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, белого цвета

Гарантийный срок эксплуатации

кабелей КАЭфВнг(D)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КАЭфВнг(D)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2

Нераспространение горения при групповой прокладке (категория D)

Электрические параметры

  • Электрическое сопротивление жилы постоянному току при 20° С, не более: 60,5 Ом/км
  • Омическая асимметрия жил в рабочей паре, не более: 3%
  • Электрическая емкость пары, не более: 45 пФ/м
  • Волновое сопротивление на частоте 1 МГц: 100±15 Ом
  • Электрическое сопротивление изоляции жил при 20°С, не более: 5000 МОм x км

Частотные характеристики

Количество пар, N

Объем горючей массы полимерных материалов в кабеле, л×10-3/м

1

7,06

2

14,16

Пример записи при заказе кабеля и в документации другого изделия

Спецкабель КАЭфВнг(D)-LS 1x2x0,64 ТУ 16.К99-024-2005
