РК 50-4,8-314нг(С)-КГ

договорная

Наимерование продукции: РК 50-4,8-314нг(С)-КГ

Поля отмеченные * обязательны для заполнения

ФЖТК.358800.053ТУ

  • Морозостойкий
  • Бронированный
  • Стойкий к агрессивным средам
  • Безгалогенный
  • Групповой прокладки
  • С общим экраном

РК 50-4,8-314нг(С)-КГ - унифицированная серия радиочастотных кабелей обычной теплостойкости с пористой изоляцией

Назначение

  • Для стационарной групповой прокладки в сооружениях и объектах вооружения и военной техники

Кабели РК 50-4,8-314нг(С)-КГ допускается использовать

  • В грунтах категории I-III
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и дизельного топлива
  • Типы соединителей приведены в разделе Соединители коаксиальные

Включены в ограничительные перечни:

  • Перечень ЭКБ 17-2018

Стойкость к внешним воздействующим факторам

  • Группа унифицированного исполнения не ниже 2У

Стойкость к спецфакторам:

  • Группа унифицированного исполнения не ниже 4Ус

Защищены от грызунов

Массогабаритные параметры

Наружный размер кабелей, DH, не более, ммРасчетная масса 1 км кабелей, кг
РК 50-4,8-314нг(С)-КГ7148,3

Минимальный срок службы

30 лет

Минимальный радиус изгиба, DH*

эксплуатация (однократно): 15×DH

Диапазон температур, °С

эксплуатация: от –60 до +85

монтаж: от –15 до +50

* DH — наружный размер кабеля

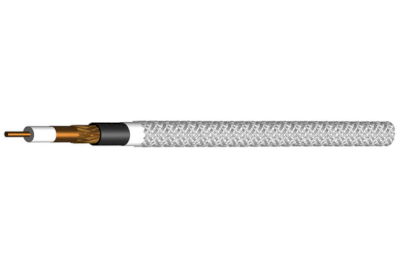

Конструкция

Внутренний проводник

: медный однопроволочный диаметром 1,72 мм

Изоляция

: полиэтилен физического вспенивания (диаметр по изоляции 4,8 мм)

Внешний проводник

: оплетка плотностью 88–92 % из медных проволок диаметром 0,15 мм, наложенная поверх медной фольги (диаметр по внешнему проводнику 5,6 мм)

Оболочка

: полимерная композиция, не содержащая галогенов, черного цвета

Броня

: оплетка из стальных оцинкованных проволок

Гарантийный срок эксплуатации

кабелей РК 50-4,8-314нг(С)-КГ

30 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей РК 50-4,8-314нг(С)-КГ по ГОСТ 31565 — 2012 — П3.8.1.2.2

Нераспространение горения при групповой прокладке (категория С)

Электрические параметры

Электрические параметры

Волновое сопротивление

50 ± 2,5 Ом

Электрическая емкость

80 ± 4 пФ/м

Сопротивление изоляции при 20 °С, не менее

5000 МОм×км

Электрическое сопротивление внутреннего /
внешнего проводника постоянному току при 20 °С, не более

8,0 / 8,5 Ом /км

Сопротивление связи, не более

4 мОм/м

Испытательное напряжение изоляции частотой 50 Гц

1,6 кВ

Требования стойкости к внешним воздействующим факторам

Синусоидальная вибрация

В диапазоне частот от 1 до 500 Гц

Амплитуда ускорения 100 м/с2 (10 g)

Механический удар
одиночного действия

Пиковое ударное ускорение 10000 м/с2 (1000 g)

Длительность действия ударного ускорения от 0,1 до 2 м/с

Механический удар
многократного действия

Пиковое ударное ускорение 400 м/с2 (40 g)

Длительность действия ударного ускорения от 2 до 10 м/с

Частотные характеристики

Расчетная зависимость коэффициента затухания
и максимально допустимой передаваемой мощности

Частотные характеристики

Частотные характеристики

Частота, МГц

Коэффициент затухания при 20 °С, не более, дБ/100м

200

8,7

1000

20,0

Пример записи при заказе кабеля и в документации другого изделия

РК 50-4,8-314нг(С)-КГ ФЖТК.358800.053ТУ
