СКАБ 250КГнг(А)-HF-ХЛ Nx2эхSл
договорная
ТУ 16.К99-061-2013
- Морозостойкий
- Бронированный
- Стойкий к агрессивным средам
- Безгалогенный
- Групповой прокладки
- С общим экраном
- С индивидуальной экранировкой пар/троек

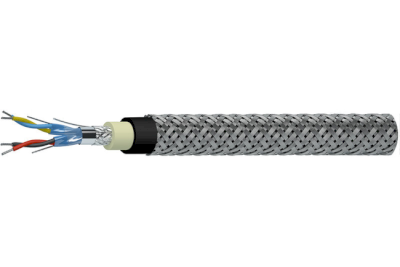

СКАБ 250КГнг(А)-HF-ХЛ Nx2эхSл - кабели универсальные для КИПиА на напряжение до 380 В, с индивидуально экранированными парами, групповой прокладки, бронированные
Назначение
- Для присоединения к стационарным электрическим приборам
- Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
- Для RS-485, Profibus-PA, Foundation Fieldbus и HART
Кабели СКАБ 250КГнг(А)-HF-ХЛ допускается использовать
- Во взрывоопасных зонах по ГОСТ IEC 60079
- В искробезопасных цепях Ex-i (с оболочкой синего цвета)
- На атомных станциях, в системах класса 2–4, вне гермозоны
- Внутри и вне помещений
- В условиях кратковременных воздействий минерального масла и бензина
Овальность поперечного сечения кабелей не более 10%
Защищены от грызунов
Массогабаритные параметры
| Cечение жил, S, мм2 | Число пар в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
| 0,75 | 2 | 14,1 | 250,8 |
| 1 | 1 | 10,3 | 163,7 |
| 1,5 | 8 | 24,1 | 813,2 |
Минимальный срок службы
40 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 5×DH
монтаж: 5×DH
Диапазон температур, °С
эксплуатация: от –70 до +90
монтаж: от –30 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар
: 2-24 (в зависимости от сечения жил)Сечение жил
: 0,5-2,5 мм2Жилы
: многопроволочные медные луженыеИзоляция
: полимерная композиция, не содержащая галогеновСкрутка
: парнаяЭкран пары
: из алюмолавсановой ленты с контактным проводником из медной луженой проволокиОбщий экран
: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволокиВнутреннее заполнение
: полимерная композиция пониженной пожарной опасностиОболочка
: полимерная композиция, не содержащая галогенов, черного или синего цветаБроня
: оплетка из стальных оцинкованных проволок плотностью не менее 70%Гарантийный срок эксплуатации
кабелей СКАБ 250КГнг(А)-HF-ХЛ
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей СКАБ 250КГнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)
Электрические параметры
|
Электрические параметры |
Номинальное сечение жил S, мм2 | ||||
|
0,5 |
0,75 |
1,0 |
1,5 |
2,5 | |
|
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км |
40,7 |
26,0 |
22,3 |
14,3 |
7,63 |
|
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом |
25 |
25 |
25 |
40 |
60 |
|
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм |
100 | ||||
|
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ |
200 | ||||
|
Волновое сопротивление на частоте 31,25 кГц, Ом |
80±20 | ||||
|
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн |
1 | ||||
|
Рабочее переменное (постоянное) напряжение, не более, В |
380 (540) | ||||
Техсправка по пожарной нагрузке
Объем горючей массы, лx10-3/м | ||||||||||||||
Ном. сеч. жил, мм2 | Число пар | |||||||||||||
2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | ||
0,5 | 49,1 | 55,0 | 63,9 | 73,6 | 83,3 | 90,0 | 98,3 | 137,3 | 150,6 | 165,9 | 203,1 | 238,8 | 276,7 | |
0,75 | 51,6 | 57,7 | 67,1 | 77,3 | 87,5 | 94,5 | 103,2 | 144,2 | 158,1 | 174,2 | 213,3 | 250,7 | 290,5 | |
1,0 | 55,5 | 62,3 | 72,6 | 83,8 | 95,1 | 102,9 | 129,7 | 156,8 | 172,2 | 212,6 | 233,5 | 273,3 | 317,0 | |
1,5 | 62,1 | 70,0 | 81,9 | 94,8 | 125,4 | 134,9 | 146,8 | 200,9 | 219,5 | 242,5 | 265,1 | 310,9 | 394,9 | |
2,5 | 72,0 | 81,6 | 95,8 | 129,6 | 146,7 | 158,2 | 194,8 | 237,0 | 259,4 | 285,4 | 312,5 | 401,7 | 466,0 | |
Пример записи при заказе кабеля и в документации другого изделия
СКАБ 250КГнг(А)-HF-ХЛ 4x2эx1,0л ТУ 16.К99-061-2013
