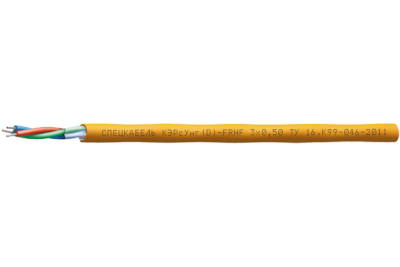

Спецкабель КЭРсУнг(D)-FRHF NxS

договорная

Наимерование продукции: Спецкабель КЭРсУнг(D)-FRHF NxS

Поля отмеченные * обязательны для заполнения

ТУ 16.К99-046-2011

  • Огнестойкий
  • Морозостойкий
  • Стойкий к агрессивным средам
  • Безгалогенный
  • Групповой прокладки
  • Без экрана

Кабели для монтажа систем электроники и электротехники, групповой прокладки, огнестойкие, с пониженным дымо- и газовыделением КЭРсУнг(D)-FRHF

Назначение

  • Для групповой стационарной прокладки
  • Для современных систем электроники и электротехники
  • Для монтажа систем противопожарной защиты

Кабели КЭРсУнг(D)-FRHF допускается использовать

  • Внутри и вне помещений
  • В химически агрессивных средах

Минимальный срок службы

30 лет

Минимальный радиус изгиба, DH*

эксплуатация (однократно): 7×DH

монтаж: 7×DH

Диапазон температур, °С

эксплуатация: от –60 до +120

монтаж: от –30 до +50

* DH — наружный размер кабеля

Конструкция

Количество жил

: 1–37 (в зависимости от сечения жил)

Сечение жил

: 0,2–2,5 мм2

Жилы

: многопроволочные медные луженые

Изоляция

: кремнийорганическая керамообразующая резина

Скрутка

: пучковая

Оболочка

: безгалогенный термопластичный полиуретан оранжевого цвета

Гарантийный срок эксплуатации

кабелей КЭРсУнг(D)-FRHF

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КЭРсУнг(D)-FRHF по ГОСТ 31565 — 2012 — П4.1.1.2.1

Нераспространение горения при групповой прокладке (категория D).

Огнестойкость 180 минут.

Наружный размер кабелей, DH, не более, мм

Cечение жил, S, мм2Число жил в кабелях, N
23456781012141924273037
0,24,54,85,15,45,55,66,37,29,19,510,412,112,312,713,8
0,355,25,55,86,46,76,87,48,510,611,212,314,314,61516,5
0,56,36,77,27,78,18,38,910,212,212,814,216,316,617,619
0,756,87,37,98,69,19,29,911,514,114,716,619,319,720,322
17,37,88,59,31010,111,213,115,215,917,920,821,222,123,7
1,59,29,710,711,712,813,314,316,318,119,221,324,625,126,428,3
2,59,710,711,712,814,314,815,818,920,521,623,827,928,529,431,8

Расчетная масса 1 км кабелей, кг

Cечение жил, S, мм2Число жил в кабелях, N
23456781012141924273037
0,220,726,131,940,847,151,75871,185,396,2123,1158,3173,3189232,2
0,3527,635,547,156,265,372,481,5105120,4141,7182,3233,1255,9279,7350,8
0,537,348,159,771,587,597,1109,4134,7160,7182,5242,8301,8332,2380,4464,4
0,7548,763,980,1101117,9131,7148,7183,7225,8256,8349,1443,3487,2533,1650,5
157,376,1100,3121141,7159,1179,8229,1272,7311,1422,8536,6591,3658,8791,9
1,582,6110,3139,5169,2199224,6261,1331,4402467,8619,4771,9852,4961,21 050,1
2,5107,8146,6187,2228,2276,2312,7354,5448,7552,7642,48411 077,71 191,91 309,51 598,9

Электрические параметры

Электрическое сопротивление изоляции жил при 20 °C, не менее: 100 МОм x км

Электрическая емкость между каждой жилой и другими жилами, соединенными вместе, не более: 150 пФ/м

Рабочее напряжение, не более: 300 В

Сечение жил S, мм2

Электрическое сопротивление жил при 20 °C, не более, Ом/км

0,2

10,0

0,35

6,5

0,5

4,5

0,75

3,0

1,0

1,9

1,5

1,3

2,5

0,8

Пример записи при заказе кабеля и в документации другого изделия

Спецкабель КЭРсУнг(D)-FRHF 3x0,2 ТУ 16.К99-046-2011
